2021年7月20日火曜日

デザインの力

  国内初の工業化レベルで実用化(開発期間2018~継続中)された「VANAWARM®(バナウォーム)[1]」。この山梨県有特許権の実施許諾商品(特許第6792108号)である機能性ウール糸は、国内の民間検査機関による11項目にも及ぶ色安定性に関する厳しい検査及び高い光吸収発熱保温機能性検査をクリアしています。

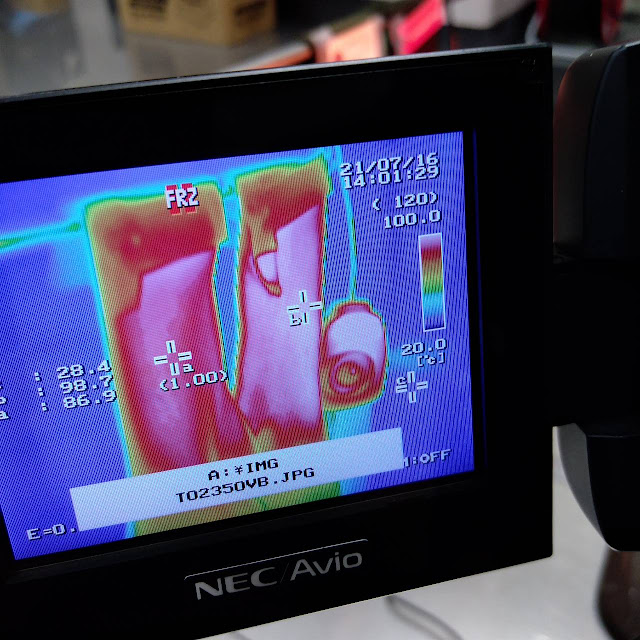

 VANAWARM®は、陽光が差したときの高い近赤外線光吸収発熱機能(温熱機能速乾性)を備えています。さらにVANAWARM®は、機能性粒子を練り込んだアクリルやポリエステル等(=従来の高機能性合成繊維)では、曇ったとき(=光消灯時)に冷めやすい(=熱伝導率が高い)という課題がありますが、VANAWARM®風合いを損ねないウール100%で高い保温性を実現し、20212月のジャパン・ヤーン・フェア(JYF、愛知県一宮市)等で話題となっています[2]-[7]

          引用元[2]

 製品をPRするためには、その価値を分かり易く伝えるイメージ画が必要となってきます。産業技術センターの研究員の中にはデザインを専門とする職員がいます。その1人に自分が描いた原画(写真1)を見せてコンセプトや技術内容を伝え、POP等宣伝媒体用のイメージ画を作成してもらったところ、(図1)のように変身しました。




写真1

                    図1


[1] フジチギラ(株)

[2] 山梨県産業技術センターニュース, Vol.12,p5 (2021) https://www.pref.yamanashi.jp/yitc/documents/news-012.pdf

[3] 富士吉田・繊維メーカー 県特許活用 温か新ウール 防寒具に使用見込む, 読売新聞 (2021/1/21)

[4] スゴろく「新開発 光で発熱するウール 県の特許技術×郡内織物商社」, UTY テレビ山梨 (2021/2/10)

[5] ウール糸に発熱機能 商社開発 バナジウム染料使用, 山梨日日新聞 (2021/2/19)

[6] フジチギラ/光で発熱のウール糸開発/バナジウムの染料を活用, 繊維ニュース (2021/2/19)

[7] フジチギラ/発熱・蓄熱ウール開発/汎用・高機能の2種で色糸販売繊研新聞(2021/3/5)



(繊維技術部製品開発科 上垣、宮澤、望月)

(デザイン技術部 鈴木)





2021年7月13日火曜日

バナジウムの新しい機能を発見 ウールをさらなる難燃化素材にできる可能性 / 限界酸素指数(LOI値)からみる燃えにくい繊維

  昨今、生活スタイルの変化から、キャンプ等におけるアウトドア製品が人気です。クラウドファンディングでも、ウールそのものが持つ温度・湿度の調節機能に加えて、難燃性を付与した新製品が話題となっています[1]

防火・防炎性能が求められる消防服に限らず、繊維自体が難燃性であることは、通常衣服だけでなく、家具やインテリアなどの内装をはじめ、火の燃え広がりを防ぐ重要な性能です。近年の大規模な火災等も、難燃性素材を使用することで被害を最小に食い止めることができる可能性があると言われています[2]

繊維素材は、燃えやすいものが多い印象があります。繊維の燃えやすさを考えるにあたっては参考となる指標があります。LOI値(Limiting oxygen index)は、燃え続けるのに必要な最少酸素量を示した限界酸素指数値です。この値が大きいほど、より多くの酸素を必要とします。すなわち空気中では燃えにくい素材である、と判断されています。試験条件によって数値は変わってきますが、参考表によると、綿の18.4に対して、羊毛(ウール)25.2です[2]。一般的に、22以下であれば可燃性と言われ、23から27であれば自己消火性をもち、27以上であれば難燃性と判断されている[2]ので、ウールは消防服等にも採用される自己消火性素材と言えます。

 出典元[2]

 ウールに微量の金属チタンやジルコニウムを付着させて、火に対する炭化促進効果を高める<ザプロ加工>という加工方法があります[3] [4]。ザプロ加工はカーペットや絨毯等に適用されていて、ウールの難燃性を向上させることができる加工方法です。

産業技術センターでは、ウール等の天然素材に、近年の冬季寒さ対策として、近赤外線光を熱に変換する保温性の高い技術を開発し、特許を取得しました(特許:第6792108)。現在、洗える防縮ウール糸「VANAWARM®plus9色、フジチギラ()」を中心に製品化されています。このウール糸のニットサンプルは、洗濯脱水後のサンプルに光を照射したときの乾燥時間が、加工しない素材よりも約2倍速く、製品を衛生的に保つ効果も期待されています[5]

バナジウムを付与したウール(V-WOOL)に難燃機能があるのではないか?と考え(山梨のマフラー等製造企業[6]の方の指摘により)まずは、45°メセナミン法により、着火剤(メセナミン)の燃え広がり具合を検討しました。その結果をグラフ(図1)と写真(1,2,3)で示します。


図1

写真1

写真2

写真3

メセナミン法での実験結果では、通常のWOOL(JIS L 0803準拠 染色堅ろう度試験用添付白布 1-1)の炭化長平均52.4 mmに対して、V-WOOL(通常のWOOLをバナジウム溶液処理したもの)の炭化長は30.2 mmでした。毛布の防炎製品性能試験基準値は平均で100 mmであることを考えると、この結果はV-WOOLが難燃機能を持つことを示唆しています。これは、WOOLの自己消化性の高さに加え、バナジウム溶液処理により、さらに難燃性がプラスされたからだと考えられます。

LOI値の高さとして、よく知られているのはモダクリル繊維(アクリル系)のカネカロン(カネカ製)があります[7]。山梨産地のカーテン製品においても、高い素材防炎として取り扱っているようです。カネカ社調べにおいて、LOI28の高い性能を示しています[7]



出典元[7]

  先に示したメセナミン法で試した

No.1:WOOL

No.2:WOOL(No.1を湯洗い処理したもの)

No.3:V-WOOL

3サンプルを JIS L 1091 E(E-2)による繊維の燃焼性試験方法[8] でLOI値を調べました。

 その結果は、

No.121.9

No.222.2

No.328.1

でした。今回のV-WOOLは、効果の差を確認するためにかなり高いバナジウム濃度で処理しています。この結果から、バナジウムにウール繊維の難燃性を強化する機能がありそうだということがわかりました。

 今後も、このような新機能を追求して山梨産地企業の新製品開発へ役立てられるようにと考えています。

[1] https://www.makuake.com/project/fibrefiber/?utm_source=default&utm_medium=widget&utm_campaign=widget

[2] https://www.toishi.info/sozai/textile/loi.html

[3] 木下博史:主として毛製品の防炎加工についてザプロ加工を中心にしてー, 繊維製品消費科学会誌,Vol.224pp.13-171981

[4] 桜井雅志:最近の天然素材II ウールの新素材とその技術, 日本家政学会誌,Vol.403pp.233-2371989

[5] https://www.pref.yamanashi.jp/yitc/documents/news-012.pdf

[6](有)デルタプロジェクト

[7] https://www.modacrylic.com/about/advantage01

[8] https://kikakurui.com/l/L1091-1999-01.html

(繊維技術部 製品開発科 上垣良信、宮澤航平、望月威夫)

2021年7月9日金曜日

展覧会「花、ひらく」が開催中

2021年7月2日(金)~8月2日(月)、富士吉田市内のFUJIHIMUROで、(株)槙田商店の初の地元での展覧会「花、ひらく」が開催中です。








多色ジャカードによる絵画調のテキスタイルによるシリーズ「絵おり」「菜」をフィーチャーし、FUJIHIMUROの空間を生かした印象的な展示空間となっています。



エントランスで出迎えるのは、超巨大なジャカード織りの生地。

まるで富士山のような存在感です。





























「見て、触れて、楽しめる織物でできた花畑の展覧会」というキャッチコピーのとおり、傘の展示を中心に様々な体験が楽しめる展覧会となっています。

傘生地の名刺や、傘ができるまでの120日を体験できる双六は、来た人が楽しめるようにと会社の若手チームが知恵を絞って企画したものだそうです。


傘をひらくと、星空が広がる新商品「星降る森」も展示されています。

さまざまな織物の魅力に出会いに、ぜひお越しください。


展覧会「花、ひらく」
開催期間:2021年7月2日(金)~8月2日(月)
時間:11:00~17:00
定休日:火・水・木
会場:FUJIHIMURO
住所:山梨県富士吉田市富士見1丁目1-5
主催:槙田商店
企画:装いの庭
協力:NPO法人かえる舎/ふじよしだ定住促進センター


(五十嵐)

2021年6月25日金曜日

『星降る森』誕生!

2021年6月24日、(株)槙田商店の新商品、晴雨兼用傘『星降る森』が発売され、

八ヶ岳倶楽部(山梨県北杜市大泉町)にて発売記念の展示イベントがスタートしました。

会期は6月29日(火)まで、時間は10:00~17:30(最終日は16時まで)です。



『星降る森』は、シケンジョが山梨大学と共同研究するなかで研究開発したジャカード織の新技術『デジタル・スティーブングラフ』を活用し、この技術ならではのテキスタイル表現とデザイン、槙田商店の大口ジャカード設備と製織技術の粋を尽くして誕生しました。

今回は、『星降る森』の見どころをご紹介します!

新技術『デジタル・スティーブングラフ』




この技術は、およそ百年前にヨーロッパで流行した絵画調の観賞用シルク織物「スティーブングラフ(Stevengraph)」で用いられていた様々な織り方のひとつをデジタル化し、独自技術によりアップデートしたものです。

詳細な原理はさておき、この技術がもたらすメリットは、

 ①白と黒の明暗コントラストがクッキリと出せること(→夜空と星がクッキリ)

 薄くて丈夫な生地にできること(→傘地にもOK)

 ③中間調の繊細なグラデーションが表現できること(→天の川や夕空も描ける)

の3つを兼ね備えたテキスタイルが作れることです。

これによって、満天の星空を傘地の上に描くことができました。



「プリントと何が違うの? 織りでこの柄を表現するメリットは?」

… こういう質問は、先染織物を主体とする山梨ハタオリ産地に良く寄せられます。

わざわざ糸に色を付けて、それを織って柄を出すと、どんな良いことがあるのでしょうか?


その答えの一つが、この『星降る森』で示すことができたのではないかと思います。

次の写真に写っている星をご覧ください。

真っ黒な地組織の上に、ポツンと輝く白い緯糸の星

白い糸の繊維が整然と並び、サテンの光沢で星が描かれています。

傘に当たる光の角度が変化すると、まるで星が空でまたたくように、この明暗コントラストが鮮やかに変化し、星が光る効果。これは、織りでしかできない美しさだと思います。





こうした、経糸、緯糸の繊維の光沢感と、光の角度が生み出す美しさは、通常のジャカード織物でも見ることができます。

下の写真をご覧ください。

同じく槙田商店の傘、スティグ・リンドベリのデザインを先染ジャカードで再現した【HERBARIUM】(ハーバリウム)です。

傘の骨を境に、生地の角度が変わる部分に注目です。その両側で、こんなにも色合いが変化するのです。

くるくると回したときには、色彩や光沢が万華鏡のように移り変わって見える様子が想像できるのではないでしょうか。


『デジタル・スティーブングラフ』では、このような先染織物ならではの「糸の美しさ」を、さらに最大限に引き立てるように設計されています。

さっきの写真に写った白い星は、白い緯糸の光沢感が「24枚繻子(サテン)」という織物組織によって白さが際立っています。白い緯糸が、23本もの経糸を飛び越えて表側にあらわれる織り方です。ほぼ白い糸しか見えず、そこだけが真っ白になっています。

一方、周りの黒い空は、黒い経糸と黒い緯糸が1本おきに交差する「平織り」で織られています。色は「黒+黒」なので真っ黒です。

つまり夜空と星では白と黒の外観の色彩でも、サテンと平織りの組織の緊密さでも、両極端の存在になっているので、そのコントラストや立体感が最大になっているわけです。

さらに、その中間のグラデーションの移り変わりの美しさにも配慮しているので、天の川や夕焼け空の微妙な明るさの変化もしっかりと再現できています。


この夜空と星の表現について考えているうち、ザ・ビートルズのバラード曲『And I Love Her』のなかに、こんな歌詞があるのを思い出しました。

"Bright are the stars that shine, Dark is the sky."
 (Lennon–McCartney,  ©1964 Sony/ATV Music Publishing LLC. )

この表現のニュアンスを自分なりに解釈して日本語に訳せば、

「夜の空はいよいよ暗く、星々をいっそう明るく輝かせる」

といったところになるでしょうか。

まさに『星降る森』に使われた技術とデザインを要約したような歌詞ではないか!と思ってしまいました。



夜空を傘に描いたデザイン


『星降る森』では、プラネタリウムのように、夜空全体が傘の上に描かれています。

星座早見盤のような平面ではなく、ほぼ球面に描かれていることがポイントです。

傘というのは、もともとは平らな生地で作られていますが、広げると半球状の立体になるので、「天球」をそのまま描くことが可能です。

また、プラネタリウムのように半球の内側ではなく、外側に描いていることも特徴です。

360度広がる風景は、わたしたちの眼球の内側の網膜に映し出されるので、プラネタリウムのように球体の内側に投影されるほうが再現としては自然ですが、球の外側に描いたものを外から見ても、パノラマを見ているような体験をすることができます。

その考えに基づいて作った球体上の風景画の例がこちらです。

プラスチックボールにアクリル絵の具で描いたものです。






『星降る森』では、同じ理屈で空全体が傘に描かれています。

上の球体風景と同様に、傘を回していろいろな角度から見てみると、夜空をぐるりと見回しているのと同じ効果が得られます。

『星降る森』には2柄あります。夕空を描いた『Twilight』、真夜中を描いた『Midnight』です。
それぞれ、夏の夕暮れ、初夏の真夜中の空がモチーフになっています。

夕暮れの『Twilight』では、西の空は日没後のうっすら明るい空で、反対側は天の川が輝く真っ暗な夜空になっています。

実際にくるくると回してそれを横からみると、だんだん日が暮れていくような、またさらに回すと今度は逆に夜が明けて明るくなっていくような、不思議な感覚を味わうことができました。





傘のふちに描かれた風景は山梨の大自然をイメージしています。







内側はこんな感じです。





『星降る森』は、本当の星空をなるべく再現できるよう、実際の星の座標と明るさをもとにして作られています。

欧州宇宙機関の打ち上げた人工衛星ヒッパルコスの観測データをダウンロードし、7等星以上の星、約6,000個をマッピングしたものが用いられています。さらに暗い星を約8万個加えることで、今にも振りそうな星空を表現しています。

肉眼で見える星はデータにもとづいて配置されているので、星座を探すとこの中に44個が含まれることが分かります。







会期中に八ヶ岳倶楽部へお越しいただける方は、ぜひ周りの雑木林から見上げる星空を想像しながら『星降る森』を手にとり、またその他の先染ジャカード織りの傘の美しさを体感してもらえたらうれしいです。








(株)槙田商店『傘展』『星降る森』発売記念展示販売イベント

八ヶ岳倶楽部(山梨県北杜市大泉町西井出8240−259)
*6月24日(木)~6月29日(火)
*10:00~17:30(最終日は16時まで)


(五十嵐)
